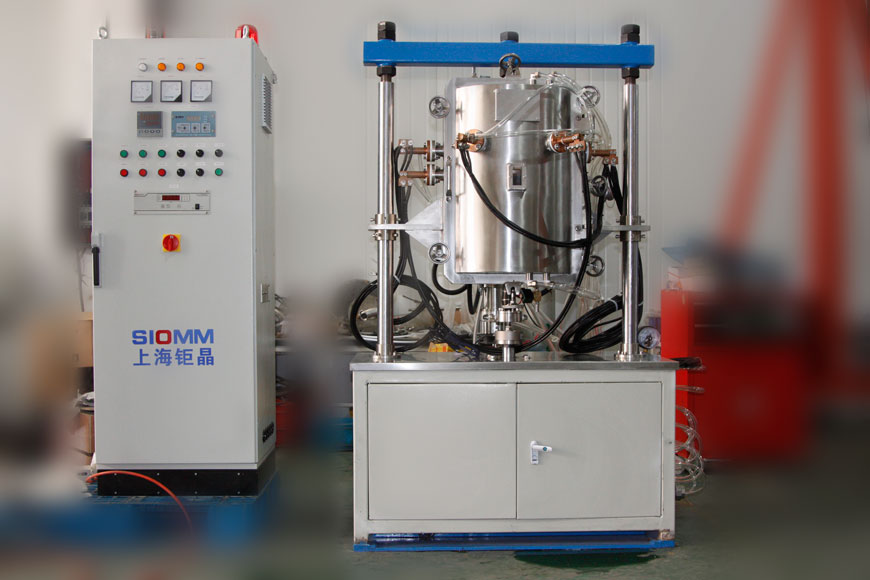

設備用途： 該機主要用于金屬和非金屬材料的拉伸、壓縮持久、蠕變、松馳試驗以及高溫拉伸等試驗，其試驗方法符合GB、HB等相關標準要求。 |
技術參數： |
1、最大試驗力：10kN 2、試驗力范圍：滿量程的0.4%~100% 3、試驗力準確度：在滿量程的0.4%~100%范圍內，示值的±0.5% 4、最小加載量：0.1N 5、恒力控制時的力值波動：<設定值的±0.3% 6、測量裝置滿足JJG276-2009第5.3.1.1條要求 7、夾頭偏心率：≤5% 8、 拉桿最大行程：100mm 9、下拉桿移動速度：0.001~50.000mm/min 10、主機電源：380V，三相5線制 11、主機外形尺寸：900mm×600mm×2250mm（長×寬×高） 12、工作條件：試驗機在環境溫度：－10~40℃，濕度：小于80%，工作電壓：380V，三相5線，50Hz條件下能正常使用。 （二）高溫真空爐 1、高溫爐為電阻加熱式真空爐，采用側開門方式，裝卸產品簡便；爐體設有觀察窗，觀察窗尺寸為：30mm×100mm；隔熱材料采用金屬材料；加熱爐采用不銹鋼外殼內熱式結構，加熱爐絲經繞制成鼠籠狀后裝入爐膛，從而使加熱爐絲使用壽命長，加熱效率高，溫度均勻。具有節能、美觀、壽命長和安裝維修方便的特點。 2、爐門密封處法蘭采用水冷密封，上下拉桿處采用壓縮波紋管動態密封，確保爐體密封性。真空系統采用一臺直聯式機械泵和一臺渦輪分子泵組合成高真空系統。真空系統其它輔件有高真空擋板閥（主閥、粗抽閥、前級閥）、不銹鋼波紋管、放氣電磁閥及真空管路等。主要接口采用KF快速接口，該系統采用優質高真空機組，具有抽氣速度大且極限真空度高的優點。真空測量由數顯復合真空計測量。 3、預留一路進氣接口和一路出氣口，工作中可通入不同的惰性氣氛，可控制氣體流量，滿足氣氛實驗要求； 4、試驗溫度范圍：200℃~1100℃ 5、極限真空度：6.67×10-3Pa（空爐、冷態） 6、可通氣氛：高純氮?dú)饣驓鍤?/span> 7、充氣壓力：≤0.03MPa 8、壓升率：≤2.0Pa/h 9、溫度梯度：<2℃ 10、均溫區長度：≥100mm 11、控溫儀表：廈門宇電PID程序控溫儀表 12、控溫方式：S型熱電偶 13、溫度波動：≤±2℃ 14、爐殼表面溫度：≤70℃（≤600℃）；≤80℃（600℃~800℃）；≤90℃（>800℃） 15、溫度波動度滿足HB5151-96中的5.3.2中規定≤±2℃（≤600℃）；≤±3℃（600℃~900℃）；≤±4℃（>900℃） 16、溫度梯度滿足HB5151－96中的5.3.2中規定≤2℃（≤600℃）；≤3℃（600℃~900℃）；≤4℃（>900℃） 17、爐膛尺寸：Φ80×150mm，外形尺寸：Φ520×600mm 18、爐絲材料：鉬鑭合金 19、加熱爐外殼采用8mm厚的不銹鋼 20、升溫速度：可保證每分鐘不小于20℃。 21、高溫爐電源：三相四線380V，4kW。 （三）高溫拉桿 1、拉桿和夾具按HB5151-96中5.2執行 2、上下拉桿與試驗機采用插銷連接方式 3、高溫拉桿采用三段式結構，接頭和爐內拉桿采用高溫合金材料，爐外拉桿采用普通高溫材料 4、接頭和高溫拉桿使用溫度：1200℃ （四）長期漂移穩定性 長期漂移穩定性：>5000h，可通過自動標定自動調整漂移量 |
