設備主要用途： 真空碳管爐主要應用于合金材料中易揮發元素（如鉛、鋅等）的真空蒸餾工藝；高價氧化物在真空高溫下進行熱還原工藝；熒光粉材料以及合金材料在高真空或保護氣氛下的熱處理等。 | |

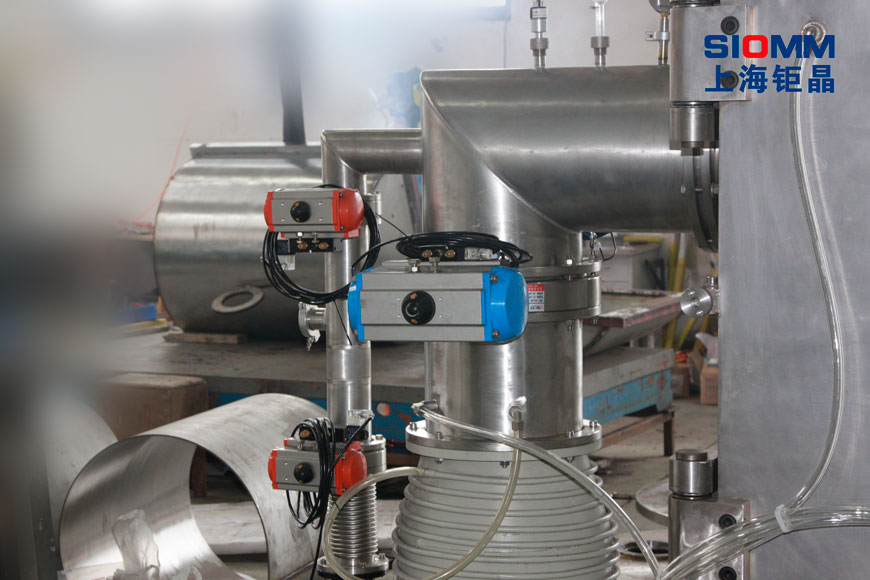

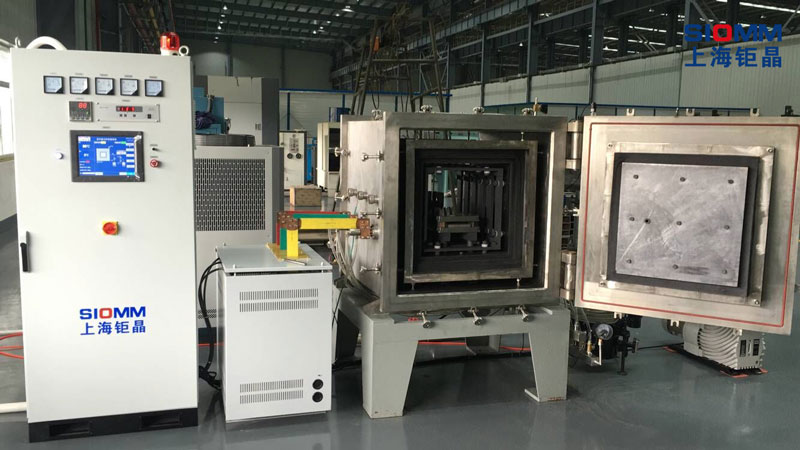

設備主要結構介紹： 1、爐體：雙層304不銹鋼水冷結構，精密拋光，有利于縮短抽氣時間，且便于清潔； 2、爐蓋：雙層水冷的結構，內外壁均為304并經精密拋光處理，中間通冷卻水。爐蓋上裝有多鏡觀察窗、爐蓋打開機構等； 3、加熱保溫：加熱系統采用石墨筒形加熱器，保證了最佳的溫度均勻性和工件的均勻受熱，且便于發熱體的維修及更換。側面及底面的隔熱屏均采用由硬氈、軟氈共同組成的復合保溫層，經過加工制作成一個整體的隔熱系統。 4、真空系統：在整個燒結過程中根據客戶要求可配置不同的真空機組，再配合高真空蝶閥、電磁真空帶充氣壓差閥、真空管路、不銹鋼波紋管及橡膠密封圈組成真空系統，另配備熱偶電離兩用復合真空計進行真空測量。 5、充氣裝置：主要由充氣閥、流量計、充氣管道等組成，用于燒結工藝所需充氬氣、氮氣的氣氛要求； 6、水冷系統：水冷系統由進水管、回水管、電接點壓力表、閥門、管路等組成，當水壓低時，自動進行聲光報警，并自動切斷加熱電源功能，以確保設備安全 7、控制系統：由可編程控制器PLC、溫控儀、真空計、電壓電流表、直流穩壓電源、空開、接觸器、繼電器、按鈕、指示燈等組成，以實現供電、控制、記錄、監視、報警保護功能。 8、測量裝置：在爐體真空管道上有一個測溫裝置，當需要測溫時，可以裝上一次性熱電偶，也可以配合使用光學測溫或紅外輻射溫度計（詳見可選配置部分）通過視察窗測量溫度。 | |
設備主要特點： 該設備的結構設計先進合理，爐體采用全不銹鋼制造，表面拉絲處理，美觀大方；電氣元件采用國內外知名品牌，全自動化程序控制，控制系統軟件由我公司自行開發，人機界面操作系統，畫面友好，操作簡單，相應速度快，可對爐內工況進行實時監測，系統穩定可靠 | |
技術參數： | |
產品型號 | STGL-1400/40 |
設備形式 | 臥式 |
加熱方式 | 鉬絲或石墨加熱 |
加熱功率 | 80KW |
工作尺寸 | 400×300×300mm（長×寬×高） |
最高溫度 | 1 400℃ |
額定溫度 | 1350℃ |
極限真空 | 5.0×10-3Pa |
控溫精度 | ±1℃ |
控溫儀表 | 廈門宇電程序控溫儀 |
控溫傳感器 | 鎢錸熱電偶 |
壓升率 | ≤3.0Pa/h |
氣氛保護 | 氬氣或高純氮氣 |
設備配置清單 | 1、爐體 2、電氣控制柜 3、真空系統 4、工業冷水機 5、使用說明書 |
